复合土工膜

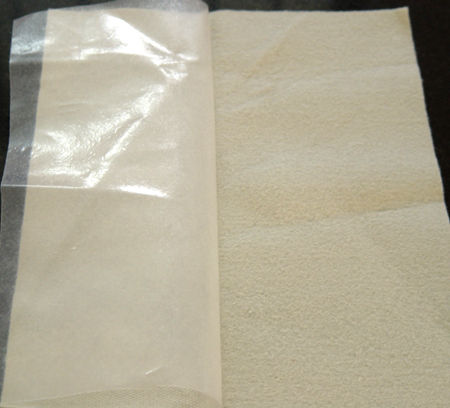

在复合土工膜两侧压力水头达到一定值后，复合土工膜就会破裂。逐级增加试样两侧水力压养，并保持一定时间，当渗流量急速增加，表时试样受到破坏，也就获得了试样的耐静水压值。 　　2.保持复合土工膜的上述压力至少2h，观察渗流管水位变化情况，复合土工膜水位基本稳定（渗流量为0），则以0.1-0.2mpa，为级差逐级增加压力，每级均保持2h，直至出现渗流量快速增加现象，表明试样已出现破裂，此前一级压力即作为耐静水压（mpa).
3.复合土工膜如只需判定土工膜样品是否达到某一规定耐静水压值，则可直接加压到此压力并保持2h，冉敏判定其是符合要求。
4.复合土工膜每个样品至少测定3个试样，以最低值作为样品的耐静水压。
